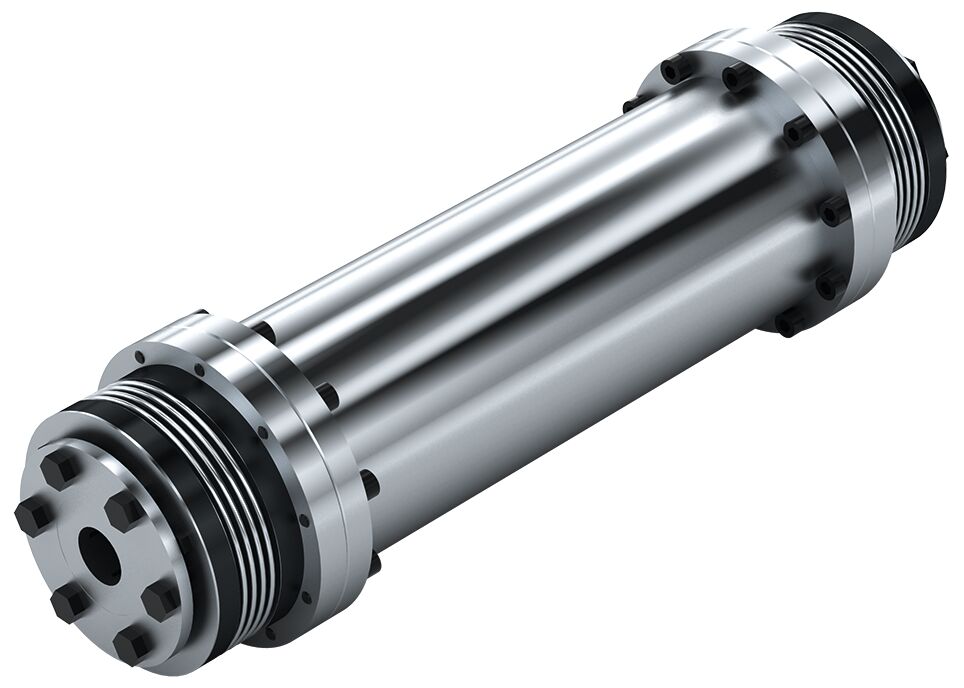

Verbindungswellen aus Stahl mit Lamellenkupplung für MKR 080, 110, 165
Produktinformationen "Verbindungswellen aus Stahl mit Lamellenkupplung für MKR 080, 110, 165"
| Abmessung A (Profilschienenführungen): | 110 mm |
|---|---|
| Abmessung D: | 18 mm |
| Abmessung Lcs max.: | 4000 mm |
| Abmessung Lcs min.: | 250 mm |
| Außendurchmesser D: | 18 mm |
| Drehmoment: | 100 Nm |
| Fußnote Gesamtlänge der Verbindungswelle Lcs: | Wert gilt für Größe -110; Größe -080 ist LM – 120 mm |
| Gesamtlänge der Verbindungswelle Lcs: | LM – 140 mm |
| Masse m: | 4,2 + 0,008 x (Lcs – 160) |
| Massenträgheitsmoment: | 6480 + 8,5 x (Lcs – 160) |
| Mechanisches Zubehör für Linearachsen: | Verbindungswellen |
| Nenngröße: | 80/110/145 |
| Wellenausführung für Verbindungswellen: | 2 |
| Winklige Nachgiebigkeit ∆kw: | 1 ° |
| axiale Nachgiebigkeit ∆ka: | 1.8 mm |
