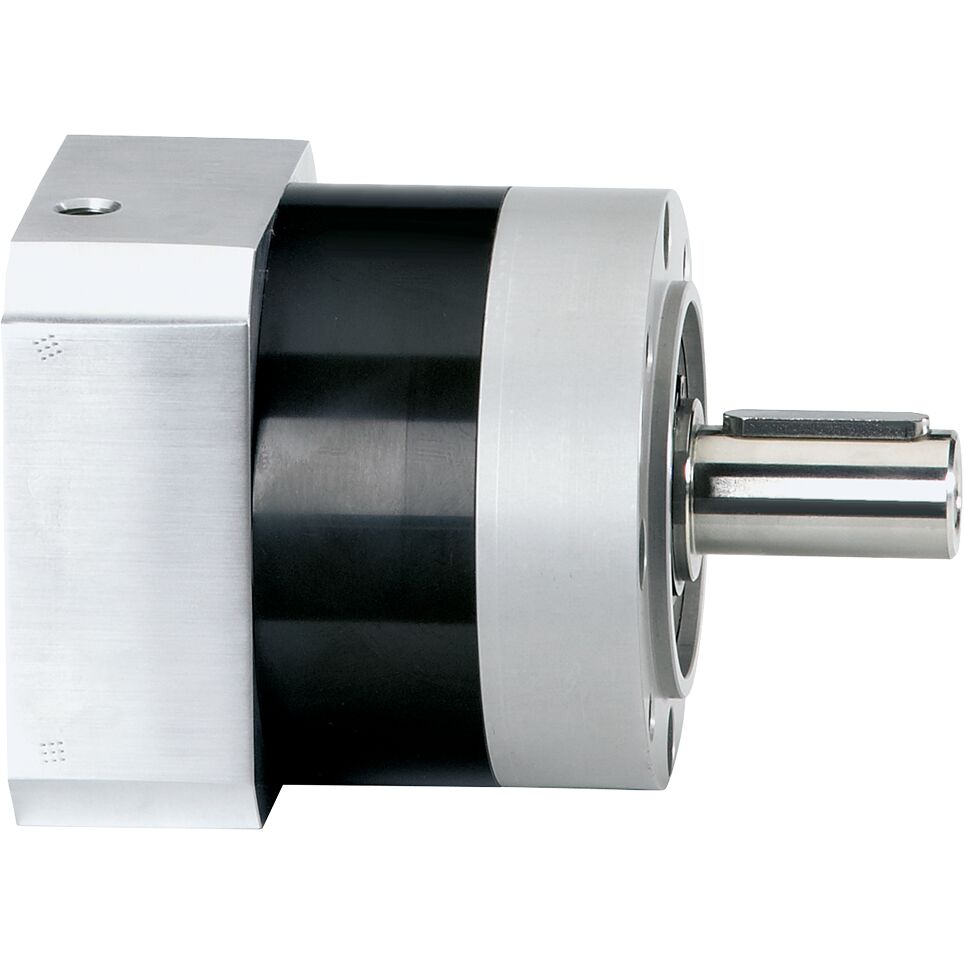

PLANETENGETRIEBE
Produktinformationen "PLANETENGETRIEBE"
Die kompakten Planetengetriebe der Baureihe GTE sorgen zusammen mit unseren dynamischen MS2N-Motoren für hohe Drehmomente in allen Standardanwendungen. Typische Einsatzbereiche sind einfache Handling- oder Automatisierungssysteme mit Ritzel-, Zahnnstangen- bzw. Zahnriemenantrieben. Mit den fein abgestuften Baugrößen und der hohen Leistungsdichte der GTE-Getriebe decken Sie in diesen Applikationen nahezu alle Leistungsanforderungen ab. Die ein- oder zweistufigen Getriebe erhalten Sie optional mit glatter Welle oder Passfedernut.
| EPLAN: | https://ecad-configuration.boschrexroth.com/?rootpartnr=BOS.GTE120-NN1-003B-NN21**&downloads=true |
|---|---|
| Getriebestufen: | einstufig |
| Getriebeübersetzung: | 3:1 |
| Max. Ausgangs-Drehzahl : | 2167 min⁻¹ |
| Max. Ausgangsdrehmoment: | 184 Nm |
| Max. Eingangs-Drehzahl: | 6500 min⁻¹ |
| Max. Eingangsdrehmoment: | 61.3 Nm |
| Nenn-Ausgangsdrehmoment: | 115 Nm |
| Nenn-Eingangs-Drehzahl bei 50%: | 3350 min⁻¹ |
| Nenn-Eingangs-Drehzahl bei 100%: | 2550 min⁻¹ |
| Nenn-Eingangsdrehmoment: | 38.3 Nm |
| Verdrehspiel Standard: | 7 |
| Verdrehsteifigkeit: | 12 Nm/arcmin |
| Welle: | Glatt |
| Wirkungsgrad η: | 96 % |
