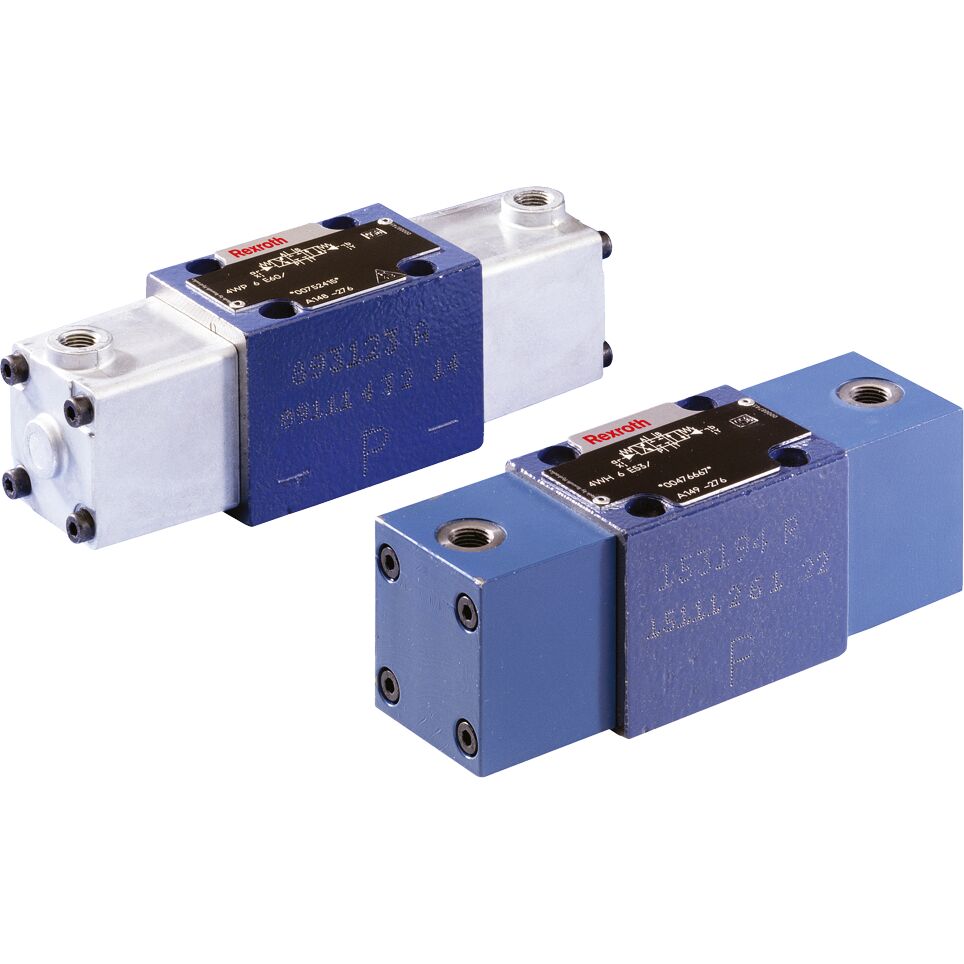

Nenngröße 6, Symbol Y, hydraulisch betätigt
Produktinformationen "Nenngröße 6, Symbol Y, hydraulisch betätigt"
Industrielles Hydraulikventil im hohen Leistungsbereich. Zuverlässige Umschaltung der Öldurchflussrichtung gemäß Hydrauliksymbol.
| Anschlussart: | Plattenaufbau |
|---|---|
| Anschlussbild: | ISO 4401-03-02-0-05 |
| Anzahl Anschlüsse: | 4 |
| Anzahl Schaltstellungen: | 2 |
| Betriebsdruck, max.: | 315 bar |
| Betätigungsart: | mit hydraulischer Betätigung |
| Dichtungen: | NBR |
| Druckflüssigkeit: | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Elektroanschlussbeschreibung: | Gerätestecker 3-polig (2 + PE) nach EN 175301-803 |
| Größe: | 6 |
| Kolbensymbol: | Symbol Y |
| Max. Volumenstrom: | 60 l/min |
| Nenngröße: | 6 |
| Produktfamilie: | WH,P.6 |
Anmelden
4/3, 4/2 and 3/2 directional valve with fluidic actuation.pdf
4/3-, 4/2- und 3/2-Wegeventil mit fluidischer Betätigung.pdf
Distributeur à 4/3, 4/2 et 3/2 voies à commande fluidique.pdf
Válvulas direccionales de 4/3, 4/2 y 3/2 vías con accionamiento por fluido.pdf
带流体启动的三位四通,二位四通和二位三通方向阀.pdf
4/3, 4/2 and 3/2 directional valves and 2/2, 3/2 and 4/2 directional poppet valves, direct operated with mechanical, manual and fluidic actuation.pdf
4/3-, 4/2- und 3/2-Wegeventile und 2/2-, 3/2- und 4/2-Wege-Sitzventile, direkt gesteuert mit mechanischer, manueller und fluidischer Betätigung.pdf
