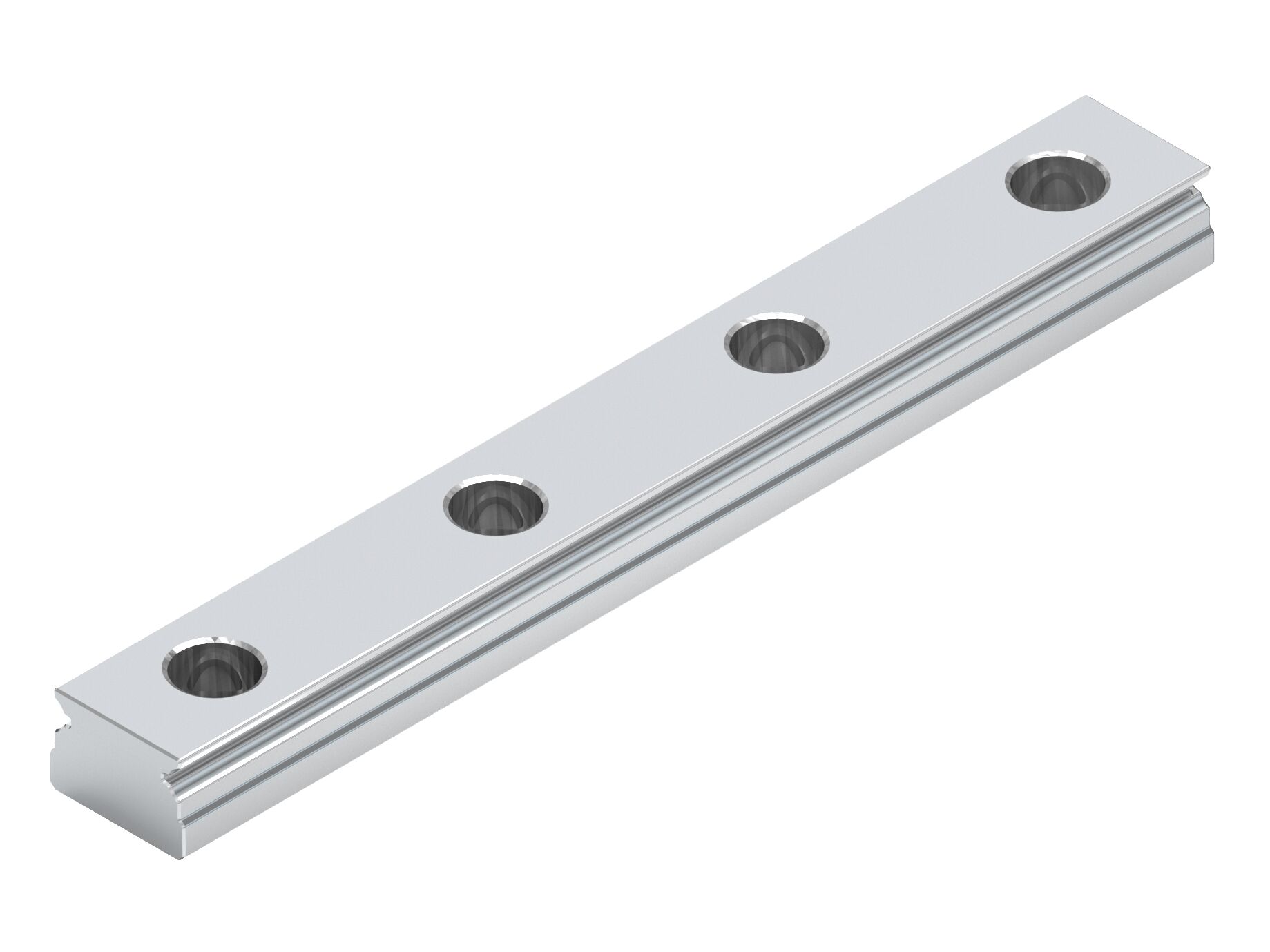

Minischiene, SNS, Baugröße 15, Resist NRII, Genauigkeit Präzision
Produktinformationen "Minischiene, SNS, Baugröße 15, Resist NRII, Genauigkeit Präzision"
Die Kugelschiene in Miniaturausführung zeichnet sich durch folgende Produkteigenschaften aus:
Baugröße 15
Bauform SNS: Breite = Schmal, Länge = Normal, Höhe = Standard
Führungsschiene ist aus korrosionsträgem, martensitischem Stahl
Befestigung MA: Verschraubung von oben
Abdeckung 00: Ohne Abdeckung
Genauigkeitsklasse Präzision
Anzahl der Teilstücke: einteilig
Schiene in Standardausführung
| Abdeckung Führungsschiene: | Ohne Abdeckband |
|---|---|
| Abmessung A2 (Profilschienensysteme): | 15 mm |
| Abmessung D: | 6 mm |
| Abmessung H2 ohne Abdeckband (Profilschienenführungen): | 9.5 mm |
| Abmessung N6 (Profilschienenführungen): | 4.7 mm |
| Abmessung S5 (Profilschienenführung): | 3.5 mm |
| Abmessung T: | 40 mm |
| Abmessung T1 max (Profilschienenführungen): | 35.5 mm |
| Abmessung T1 min: | 6 mm |
| Anzahl der Teilstücke: | 1-teilig |
| Ausführung: | Kugelschienenführung |
| Bauform: | SNS - Standard - Führungsschiene |
| Empfohlene Schienenlänge (Formel): | L = n<sub>B </sub>• T<sub> </sub>‒ 4 mm |
| Genauigkeitsklasse: | P - Präzise |
| Größe Fußnote: | Auch von unten verschraubbar erhältlich (Bitte rückfragen). |
| Hinweis Lmax: | Bei Schienenlängen über L<sub>max</sub> werden vom Werk abgestimmte Teilstücke aneinandergesetzt. |
| Hinweis zulässige Umgebungstemperatur (min. ... max.): | Kurzzeitig bis 100 °C zulässig. |
| Masse g/m: | 970 g/m |
| Masse m (kg/m): | 970 kg/m |
| Maximale Länge Lmax: | 2000 mm |
| Minimale Länge Lmin: | 49 mm |
| Montage Führungsschiene: | Von oben verschraubbar |
| Nenngröße: | 15 |
| Teilung T Führungsschiene: | 40 mm |
| Werkstoff Profilschienführungen: | Korrosionsträger, martensitischer Stahl |
| Zulässige Umgebungstemperatur (min. … max.): | -10 °C ... +80 °C |
