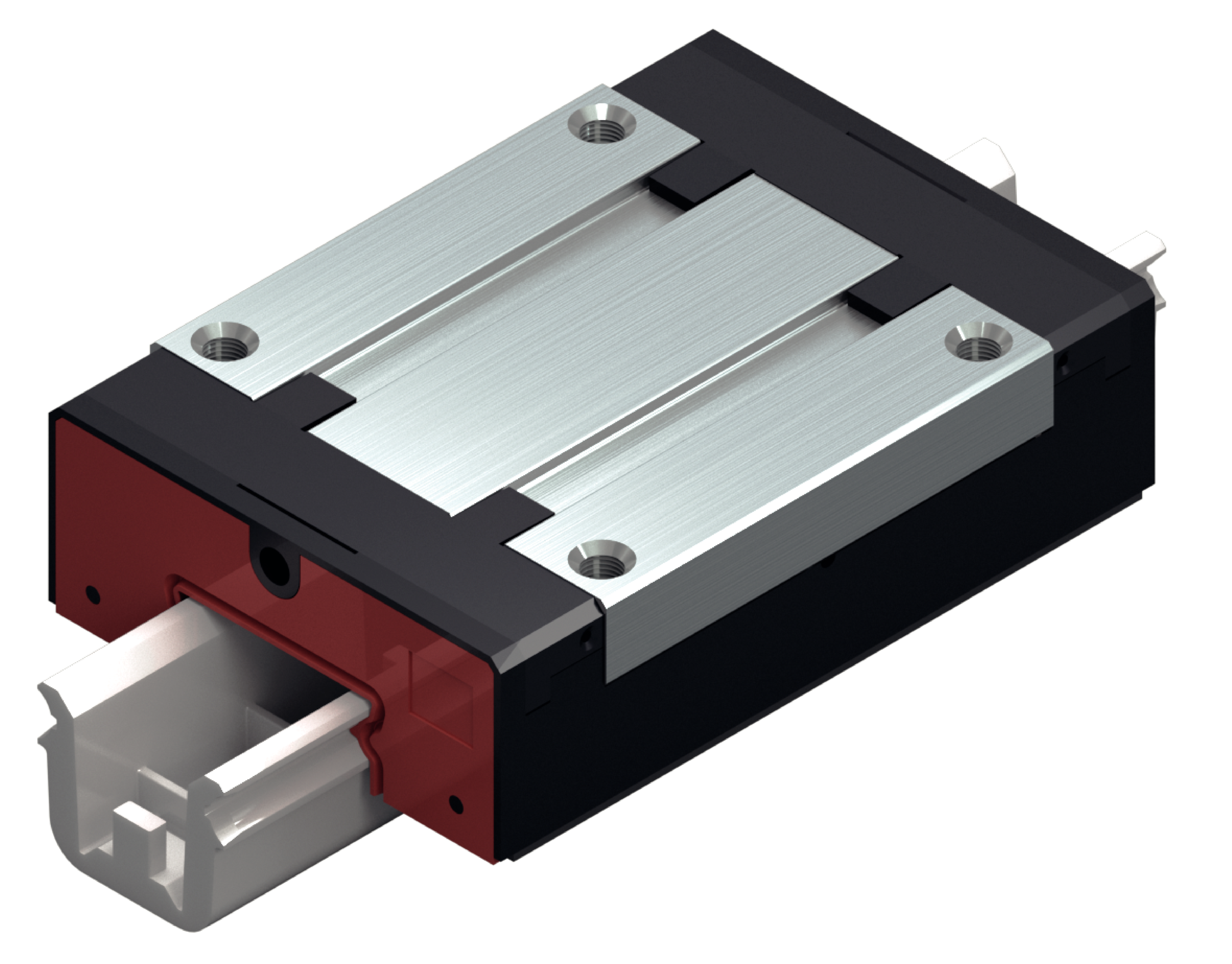

Miniaturkugelwagen, SNS, Baugröße 12, Resist NRII, Genauigkeit Hoch, Geringe Vorspannung
Produktinformationen "Miniaturkugelwagen, SNS, Baugröße 12, Resist NRII, Genauigkeit Hoch, Geringe Vorspannung"
Der Kugelwagen in Miniaturausführung zeichnet sich durch folgende Produkteigenschaften aus:
Baugröße 12
Bauform SNS: Breite = Schmal, Länge = Normal, Höhe = Standard
Führungswagenwagenköper aus korrosionsträgen Stahl
Vorspannklasse C1: Geringe Vorspannung
Genauigkeitsklasse H: Hoch
Ohne Kugelkette
Erstbefettet und ohne Konservierung
Wälzlagerfett Dynalub 520
Ohne Vorsatzelement links (Anschlagkante vorn)
Ohne Vorsatzelement rechts (Anschlagkante vorn)
Mit Nachschmieröffnungen
Führungswagenköper in Standardausführung
Gesamtlänge des Führungswagens= 34,8 mm
Austauschbau: Führungswagen und Führungsschienen können in jeder Genauigkeit miteinander kombiniert werden.
| Abmessung A (Profilschienenführungen): | 27 mm |
|---|---|
| Abmessung A2 (Profilschienensysteme): | 12 mm |
| Abmessung A3 (Profilschienensysteme): | 7.5 mm |
| Abmessung B (Profilschienenführungen): | 34.8 mm |
| Abmessung B1: | 21.6 mm |
| Abmessung E1: | 20 mm |
| Abmessung E2 (Profilschienenführungen): | 15 mm |
| Abmessung H: | 13 mm |
| Abmessung H1 (Profilschienenführungen): | 10 |
| Abmessung N3 (Profilschienenführungen): | 3.5 mm |
| Abmessung S2 (Profilschienenführungen): | M3 |
| Abmessung T1 min: | 6 mm |
| Abmessung V1: | 3.3 mm |
| Ausführung: | Kugelschienenführung |
| Bauform: | SNS - Schmal Normal Standardhöhe |
| Breite Führungswagen: | 27 mm |
| Dichtung: | LS - Leichtlaufdichtung (Mini) |
| Dynamische Tragzahl C50: | 2910 N |
| Dynamische Tragzahl C100: | 2310 N |
| Dynamisches Längstragmoment ML50: | 10 Nm |
| Dynamisches Längstragmoment ML100: | 7.9 Nm |
| Dynamisches Torsionstragmoment Mt50: | 17.3 Nm |
| Dynamisches Torsionstragmoment Mt100: | 13.7 Nm |
| Genauigkeitsklasse: | H - Hochgenau |
| Hinweis dynamische Tragzahl C50: | Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1. |
| Hinweis dynamische Tragzahl C100: | Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1. |
| Hinweis dynamisches Längstragmoment ML50: | Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1. |
| Hinweis dynamisches Längstragmoment ML100: | Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1. |
| Hinweis dynamisches Torsionstragmoment Mt50: | Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1. |
| Hinweis dynamisches Torsionstragmoment Mt100: | Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1. |
| Hinweis maximale Beschleunigung amax: | Nur bei vorgespannten Systemen. Bei nicht vorgespannten Systemen: a<sub>max</sub> = 50 m/s<sup>2</sup> |
| Hinweis maximal zulässige Geschwindigkeit vmax: | Geschwindigkeiten bis zu 5 m/s sind möglich. Die Lebensdauer ist durch erhöhten Verschleiß der Kunststoffteile begrenzt. |
| Hinweis statische Tragzahl C0: | Gerechnete Werte nach DIN 636, Teil 2 |
| Hinweis zulässige Umgebungstemperatur (min. ... max.): | Kurzzeitig bis 100 °C zulässig. |
| Höhe Führungswagen: | 10 mm |
| Höhe Führungswagen mit Führungsschiene: | 13 mm |
| Kugelkette: | Ohne Kugelkette (Standard) |
| Länge Führungswagen: | 34.8 mm |
| Maximale Beschleunigung amax: | 250 m/s² |
| Maximal zulässige lineare Geschwindigkeit vmax: | 3 m/s |
| Nenngröße: | 12 |
| Schmierung: | Erstbefettet |
| Statische Tragzahl C0: | 3470 N |
| Statisches Längstragmoment ML0: | 11.8 Nm |
| Statisches Torsionstragmoment Mt0: | 20.6 Nm |
| Teilung T Führungsschiene: | 25 mm |
| Vorspannungsklasse: | C1 - Geringe Vorspannung |
| Werkstoff Profilschienführungen: | Korrosionsträger, martensitischer Stahl |
| Zulässige Umgebungstemperatur (min. … max.): | -10 °C ... +80 °C |
