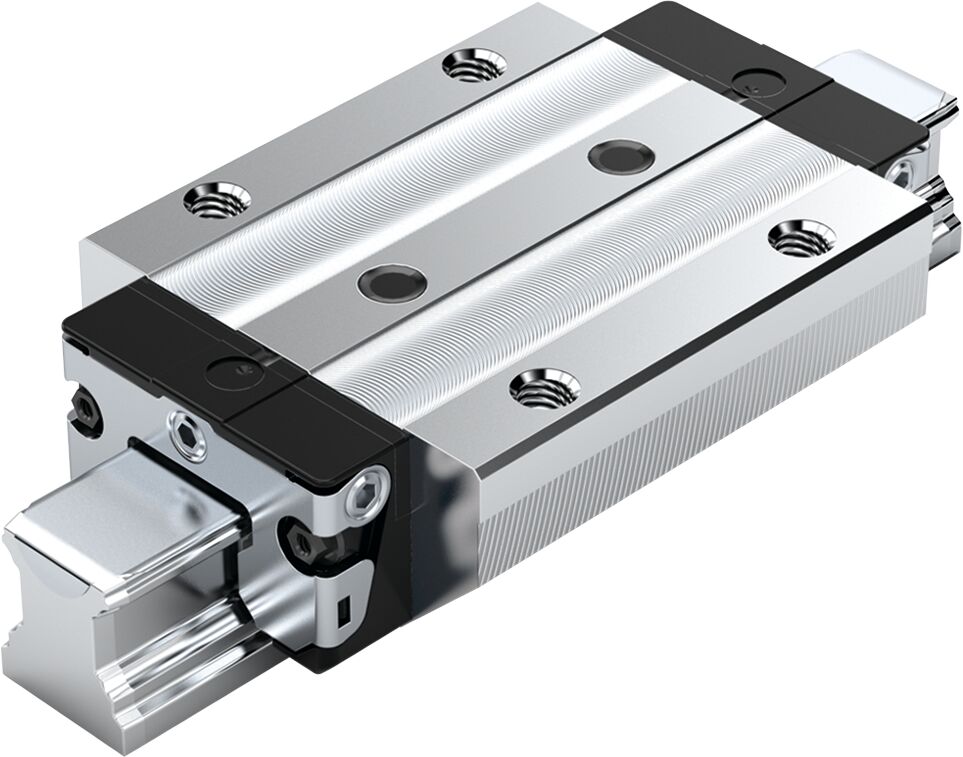

Kugelwagen, FLS, Baugröße 20, Stahl CS, Genauigkeit Normal, Geringe Vorspannung, Ohne Kugelkette
Produktinformationen "Kugelwagen, FLS, Baugröße 20, Stahl CS, Genauigkeit Normal, Geringe Vorspannung, Ohne Kugelkette"
Der Kugelwagen ist hochpräzise und zeichnet sich durch folgende Produkteigenschaften aus:
Baugröße 20
Bauform FLS: Breite = Flansch, Länge = Lang, Höhe = Standard
Führungswagenwagenköper aus Kohlenstoffstahl CS
Vorspannklasse C1: Geringe Vorspannung
Genauigkeitsklasse N: Normal
Ohne Kugelkette
Erstbefettet und konserviert
Wälzlagerfett Dynalub 510
Ohne Vorsatzelement links (Anschlagkante vorn)
Ohne Vorsatzelement rechts (Anschlagkante vorn)
Gerader Schmieranschluss lose beigelegt.
Führungswagenköper in Standardausführung
Gesamtlänge des Führungswagens = 91,0 mm
Austauschbau: Führungswagen und Führungsschienen können in jeder Genauigkeit miteinander kombiniert werden.
| Abmessung A (Profilschienenführungen): | 63 mm |
|---|---|
| Abmessung A1 (Profilschienenführungen): | 31.5 mm |
| Abmessung A2 (Profilschienensysteme): | 20 mm |
| Abmessung A3 (Profilschienensysteme): | 21.5 mm |
| Abmessung B (Profilschienenführungen): | 91 mm |
| Abmessung B1: | 65.6 mm |
| Abmessung B Toleranz (Profilschienenführungen): | + 0.5 |
| Abmessung E1: | 53 mm |
| Abmessung E2 (Profilschienenführungen): | 40 mm |
| Abmessung E3 (Profilschienenführungen): | 35 mm |
| Abmessung E8 (Profilschienenführungen): | 32.5 mm |
| Abmessung E9 (Profilschienenführungen): | 7.3 mm |
| Abmessung H: | 30 mm |
| Abmessung H1 (Profilschienenführungen): | 25.35 |
| Abmessung H2 mit Abdeckband (Profilschienenführungen): | 20.75 mm |
| Abmessung H2 ohne Abdeckband (Profilschienenführungen): | 20.55 mm |
| Abmessung K1 (Profilschienenführungen): | 19.8 mm |
| Abmessung K2 (Profilschienenführungen): | 19.8 mm |
| Abmessung K3 (Profilschienenführungen): | 3.35 mm |
| Abmessung K4 (Profilschienenführungen): | 3.35 mm |
| Abmessung N1 (Profilschienenführungen): | 7.7 mm |
| Abmessung N2 (Profilschienenführungen): | 5.2 mm |
| Abmessung N6 (Profilschienenführungen): | 13.2 mm |
| Abmessung N6 Toleranz (Profilschienenführungen): | ± 0.5 |
| Abmessung S1 (Profilschienenführungen): | 5.3 mm |
| Abmessung S2 (Profilschienenführungen): | M6 |
| Abmessung S5 (Profilschienenführung): | 6 mm |
| Abmessung S9: | M3x5 mm |
| Abmessung S9 Gewindedurchmesser (Profilschienenführungen): | M3 |
| Abmessung S9 Steigung: | 5 mm |
| Abmessung T1 min: | 13 mm |
| Abmessung V1: | 6 mm |
| Ausführung: | Kugelschienenführung |
| Bauart: | Kugelwagen Hochpräzsion |
| Bauform: | FLS - Flansch Lang Standardhöhe |
| Breite Führungswagen: | 63 mm |
| Dichtung: | SS - Standarddichtung |
| Dynamische Tragzahl C50: | 37300 N |
| Dynamische Tragzahl C100: | 29600 N |
| Dynamisches Längstragmoment ML50: | 430 Nm |
| Dynamisches Längstragmoment ML100: | 340 Nm |
| Dynamisches Torsionstragmoment Mt50: | 480 Nm |
| Dynamisches Torsionstragmoment Mt100: | 380 Nm |
| Genauigkeitsklasse: | N - Normal |
| Hinweis Reibungszahl μ: | Ohne die Reibung der Dichtung |
| Hinweis dynamische Tragzahl C50: | Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1. |
| Hinweis dynamische Tragzahl C100: | Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1. |
| Hinweis dynamisches Längstragmoment ML50: | Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1. |
| Hinweis dynamisches Längstragmoment ML100: | Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1. |
| Hinweis dynamisches Torsionstragmoment Mt50: | Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1. |
| Hinweis dynamisches Torsionstragmoment Mt100: | Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1. |
| Hinweis maximale Beschleunigung amax: | Wenn F<sub>comb</sub>◡<gt/> 2,8 • F<sub>pr</sub> : a<sub>max</sub> = 50 m/s<sup>2</sup> |
| Hinweis zulässige Umgebungstemperatur (min. ... max.): | Kurzzeitig bis 100 °C zulässig. Bei Minustemperaturen bitte rückfragen. |
| Höhe Führungswagen: | 25.35 mm |
| Höhe Führungswagen mit Führungsschiene: | 30 mm |
| Kugelkette: | Ohne Kugelkette (Standard) |
| Länge Führungswagen: | 91 mm |
| Maximale Beschleunigung amax: | 500 m/s² |
| Maximal zulässige lineare Geschwindigkeit vmax: | 5 m/s |
| Nenngröße: | 20 cm³ |
| Reibungszahl μ: | 0.002 ... 0.003 |
| Schmierung: | Erstbefettet, konserviert |
| Selbsteinstellung zum Ausgleich von Fluchtungsfehlern: | Ohne Selbsteinstellung |
| Statische Tragzahl C0: | 41800 N |
| Statisches Längstragmoment ML0: | 490 Nm |
| Statisches Torsionstragmoment Mt0: | 540 Nm |
| Teilung T Führungsschiene: | 60 mm |
| Vorspannungsklasse: | C1 - Geringe Vorspannung |
| Werkstoff Profilschienführungen: | Kohlenstoffstahl |
| Zulässige Umgebungstemperatur (min. … max.): | -10 °C ... +80 °C |
