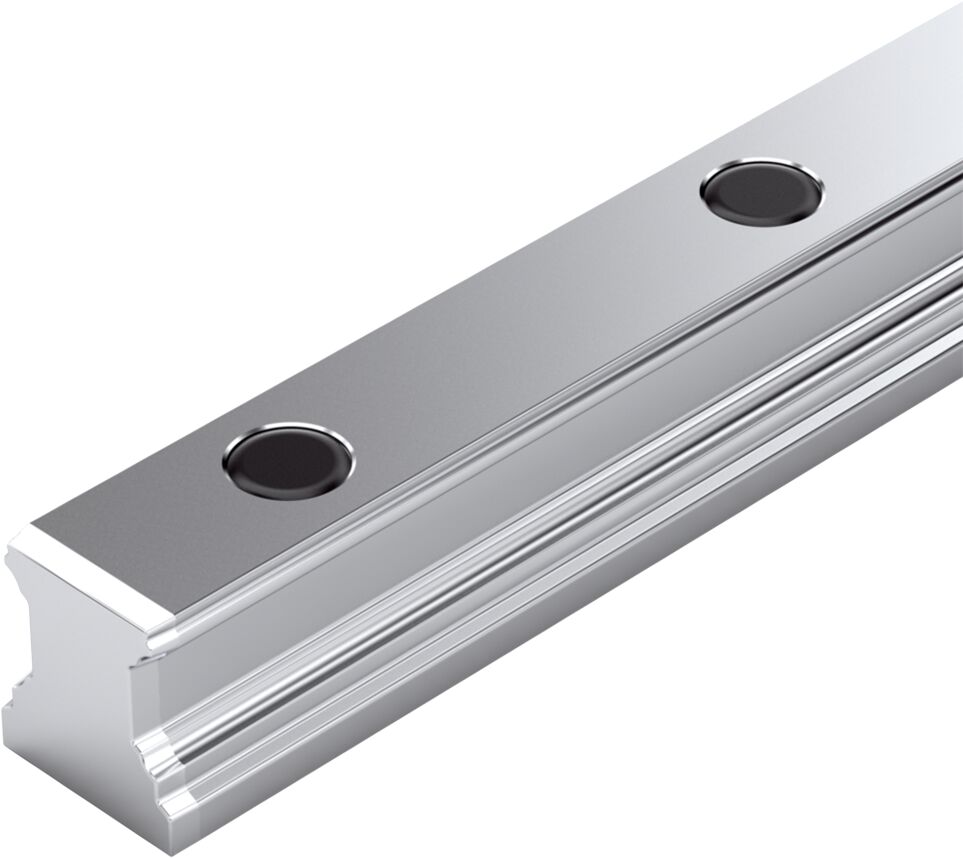

Kugelschiene, SNS, Baugröße 20, Stahl CS, Genauigkeit Hoch
Produktinformationen "Kugelschiene, SNS, Baugröße 20, Stahl CS, Genauigkeit Hoch"
Die Kugelschiene ist hochpräzise und zeichnet sich durch folgende Produkteigenschaften aus:
Baugröße 20
Bauform SNS: Breite = Schmal, Länge = Normal, Höhe = Standard
Führungsschiene aus Kohlenstoffstahl CS
Befestigung MA: Verschraubung von oben
Abdeckung AK: Abdeckkappen aus Kunststoff
Genauigkeitsklasse Hoch
Anzahl der Teilstücke: einteilig
Schiene in Standardausführung
| Abdeckung Führungsschiene: | Abdeckkappen aus Kunststoff |
|---|---|
| Abmessung A2 (Profilschienensysteme): | 20 mm |
| Abmessung D: | 9.4 mm |
| Abmessung H2 ohne Abdeckband (Profilschienenführungen): | 20.55 mm |
| Abmessung N6 (Profilschienenführungen): | 13.2 mm |
| Abmessung N6 Toleranz (Profilschienenführungen): | ± 0.5 |
| Abmessung S5 (Profilschienenführung): | 6 mm |
| Abmessung T: | 60 mm |
| Abmessung T1 max (Profilschienenführungen): | 50 mm |
| Abmessung T1 min: | 10 mm |
| Abmessung T1 s (Profilschienenführungen: | 28 mm |
| Anzahl der Bohrungen nB (Profilschienenführungen): | 64 |
| Anzahl der Teilstücke: | 1-teilig |
| Ausführung: | Kugelschienenführung |
| Bauform: | SNS - Standard - Führungsschiene |
| Empfohlene Schienenlänge (Formel): | L = n<sub>B </sub>• T<sub> </sub>‒ 4 mm |
| Fußnote von Abmessungen T1 s (Profilschienenführungen): | Vorzugsmaß T1<sub>S</sub> mit Toleranzen ± 0,75 empfohlen. |
| Genauigkeitsklasse: | H - Hochgenau |
| Hinweis Lmax: | Auf Anfrage lieferbar |
| Hinweis zulässige Umgebungstemperatur (min. ... max.): | Kurzzeitig bis 100 °C zulässig. Bei Minustemperaturen bitte rückfragen. |
| Masse m (kg/m): | 2.4 kg/m |
| Maximale Länge Lmax: | 5816 mm |
| Minimale Länge Lmin: | 80 mm |
| Montage Führungsschiene: | Von oben verschraubbar |
| Nenngröße: | 20 cm³ |
| Produkthinweis: | Bitte konfigurieren Sie das Produkt, um es in den Warenkorb legen zu können. |
| Teilung T Führungsschiene: | 60 mm |
| Werkstoff Profilschienführungen: | Kohlenstoffstahl |
| Zulässige Umgebungstemperatur (min. … max.): | -10 °C ... +80 °C |
